PREPARAZIONE DELLE SEDI PER I CUSCINETTI UKF

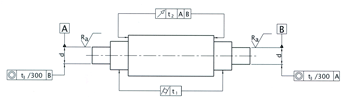

TOLLERANZE DI COSTRUZIONE SEDI CUSCINETTI SULL'ALBERO

t1		Cilindricità (DIN ISO 1101)
t2		Sfarfallamento (DIN ISO 1101)
t3		Coassialità (DIN ISO 1101)
Ra		Rugosità (DIN 4768)
n x dm		Fattore di velocità
dm		Diametro medio del cuscinetto dm = (d + D)/2

Diametro nominale dell'albero D in mm		Per gradi di tolleranza UKF 1 e 2				Per gradi di tolleranza UKF 1, 0 o HQ					Ra
		Tolleranze	t1	t2	t3	Tolleranze n x dm in rpm x mm		t1	t2	t3
		d				= 1,2 x 10^6	>1,2 x 10^6
Oltre a	Fino a	Valori in µm
	18	0	1	2	6	0	+ 2	0,5	1,2	4	0,2
		- 5				- 4	- 2
18	30	0	1	2,5	8	0	+ 2	0,5	1,5	5	0,2
		- 6				-4	- 2
30	50	0	1	2,5	8	0	+ 2	0,5	1,5	5	0,2
		- 7				- 5	- 3
50	80	0	1,5	3	9	0	+ 2	0,8	2	6	0,4
		- 8				- 5	- 3
80	120	0	1,5	3	9	0	+ 2	0,8	2	6	0,4
		- 9				- 6	- 4
120	180	0	2	4	10	0	+ 3	1,5	3	8	0,4
		- 10				- 8	- 5
180		0	3	5	12	0	+ 4	2	4	10	0,4
		- 12				- 10	- 6

Sede conica sull'albero per cuscinetto AF.

Valore nominale d in mm	Oltre		30	40	50	65	80
Valore nominale d in mm	Fino a	30	40	50	65	80
Deviazioni di d in µm		+ 73	+ 91	+ 108	+ 135	+ 159	+ 193
Deviazioni di d in µm		+ 64	+ 80	+ 97	+ 122	+ 146	+ 178

Valore nominale per lunghezza del cono L in mm	Oltre		25	40
Valore nominale per lunghezza del cono L in mm	Fino a	25	40
Deviazione dell'angolo del cono ATD in µm		+ 2,0	+ 2,5	+ 3,0
Deviazione dell'angolo del cono ATD in µm		0	0	0

Tolleranze di forma, posizione e rugosità medie, le stesse delle sedi cilindriche dei cuscinetti.
Incluso l'angolo del cono: 4° 46' 18,8".
Angolo di aggiustaggio: 2° 23' 9,4".
d1 Diametro minore del cono
d1 - d2 = diametro nominale
d2 Diametro maggiore del cono
d2 = d1 + 0,08334 x L
L lunghezza del cono L= 0,95 x B
(B= larghezza del cuscinetto)
ATD tolleranza dell'angolo del cono come differenza dei diametri ortogonali alla linea centrale.

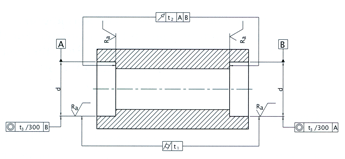

TOLLERANZE DI COSTRUZIONE SEDI CUSCINETTI SUL CORPO MANDRINO

t1		Cilindricità (DIN ISO 1101)
t2		Sfarfallamento (DIN ISO 1101)
t3		Coassialità (DIN ISO 1101)
Ra		Rugosità (DIN 4768)

Diametro nominale del foro D in mm		Per gradi di tolleranza UKF 1 e 2					Per gradi di tolleranza UKF 1, 0 o HQ					Ra
		Tolleranze d		t1	t2	t3	Tolleranze d		t1	t2	t3
		Cuscinetto fisso	Cuscinetto flottante				Cuscinetto fisso	Cuscinetto flottante
Oltre a	Fino a	Valori in µm
	30	+ 4	+ 7	1,2	3	5	+3	+ 5	1	2	4	0,4
		- 2	+ 2				- 1	+ 2
30	50	+ 4	+ 8	1,5	3	5	+ 3	+ 6	1,2	2	4	0,4
		- 3	+ 2				- 2	+ 2
50	80	+ 5	+ 10	2	3	6	+ 4	+ 8	1,5	2	5	0,4
		- 3	+ 2				- 2	+ 2
80	120	+ 6	+ 13	2,5	4	8	+ 5	+ 10	2	2,5	6	0,8
		- 4	+ 4				- 3	+ 4
120	180	+ 8	+ 17	3	5	8	+ 6	+ 14	2,5	3	6	0,8
		- 4	+ 5				- 3	+ 5
180	250	+10	+ 20	4	6	10	+8	+ 16	3	4	8	0,8
		- 4	+ 6				- 3	+ 6
250	315	+ 12	+ 23	5	8	10	+10	+ 20	4	5	8	1,6
		- 4	+ 8				- 3	+ 8
315		+13	+ 27	6	10	12	+10	+ 23	5	6	10	1,6
		- 5	+ 9				- 4	+ 9

GRADI DI FINITURA

d/D in mm	da	18	30	50	80	120	150	180	250	315	400	classe
Anello interno(d)	K ia	1	1	1	1,5				Da concordare			UKF HQ/0(1) UKF 0/0 Meglio di P2/ABEC 9
Anello interno(d)	K ia	1,5	2	2	2,5	2,5	2,5	4	5	-	-
	S ia	2	2,5	2,5	2,5	2,5	2,5	5	7	-	-
	S d	1,5	2	2	2	2,5	2,5	3	4	-	-
Anello esterno(D)	K ea	-	2,5	2,5	4	5	5	5	6,5	8	10
Anello esterno(D)	S ea	-	2,5	2,5	4	5	5	5	6,5	8	10

Anello interno(d)	K ia	1	1	1	1,5				Da concordare			UKF HQ/1 (2) UKF 1/1 Meglio di P4/ABEC 7
Anello interno(d)	K ia	2,5	3	3	3	4	5	5	7	-	-
	S ia	3	4	4	4	5	7	7	8	-	-
	S d	2	3	3	3	4	5	5	6	-	-
Anello esterno(D)	K ea	-	3	3	4	5	6	7	9,0	10	12
Anello esterno(D)	S ea	-	5	5	5	6	6	7	9	9	12
Anello interno(d)	K ia	3,5	4	4	5	6	6	8	9	-	-	UKF 1/1 Meglio di P5/ABEC 5
	S ia	7	8	8	8	9	10	10	13	-	-
	S d	5	5	5	6	6	7	7	7	-	-
Anello esterno(D)	K ea	-	4	4	7	9	10	13	15	18	20
Anello esterno(D)	S ea	-	8	8	10	11	13	14	15	18	20
Anello interno(d)	K ia	3,5	4	4	5	6	6	8	9	-	-	UKF 1/2 IR meglio di P5/ABEC 5
	S ia	7	8	8	8	9	10	10	13	-	-
	S d	5	5	5	6	6	7	7	7	-	-
Anello esterno(D)	K ea	-	7	7	9	12	14	16	18	20	22
Anello esterno(D)	S ea	-	15	15	16	18	20	23	37	30	33

(1) non specificato per UKF
(2) per UKF 1

d/D in mm		Fino a	18	30	50	80	120	150	180	250	315	400	Class
IR(d)	? ds	0...	-5	-5	-6	-7	-8	-10	-10	-12	-	-
	? Bs	0...	-60	-70	-80	-90	-100	-120	-140	-160	-180	-	UKF 2
	V Bs	0...	3	3	3	4	4	5	5	6	7	-	UKF 1
AR(D)	? ds	0...	-	-6	-6	-7	-8	-9	-10	-11	-13	-15
IR(d)	? ds	0...	-4	-4	-4	-5	-6	-8	-8	-9	-	-
	? Bs	0...	-60	-70	-80	-90	-100	-120	-140	-160	-180	-	UKF1
	V Bs	0...	2	2	2	3	3	4	4	5	6	-	UKF0
AR(D)	? Ds	0...	-	-4	-4	-4	-5	-5	-6	-8	-8	-10
