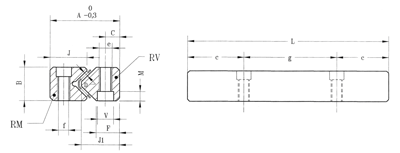

GUIDE LINEARI RM/RV

Denom. Tipo guida Peso in g (M) Peso in g (V) L g (passi) c D A B F J1 J C e f V M
RM/RV 92025- 200 685 695 200 1x100 50 2 44 22 15 24,5 24 9 M8 6,8 10,5 6,2
92025- 300 1020 1030 300 2x100
92025- 400 1355 1365 400 3x100
92025- 500 1690 1700 500 4x100
92025- 600 2025 2035 600 5x100
92025- 700 2360 2370 700 6x100
92025- 800 2695 2705 800 7x100
92025- 900 3030 3040 900 8x100
92025-1000 3365 3375 1000 9x100
92025-1100 3700 3710 1100 10x100
92025-1200 4035 4045 1200 11x100

RM/RV  2025- 200 900 900 200 1x100 50 2 52 25 18 29 28 10 M10 8,5 13,5 8,2
2025- 300 1365 1350 300 2x100
2025- 400 1830 1800 400 3x100
2025- 500 2295 2250 500 4x100
2025- 600 2760 2700 600 5x100
2025- 700 3225 3150 700 6x100
2025- 800 3690 3600 800 7x100
2025- 900 4155 4050 900 8x100
2025-1000 4620 4500 1000 9x100
2025-1100 5085 4950 1100 10x100
2025-1200 5550 5400 1200 11x100

RM/RV  2535-300 1905 1965 300 2x100 50  2,5  62  30  22  35  34  12  M12  10,5  16,5  10,2
2535-400 2540 2620 400 3x100
2535-500 3175 3275 500 4x100
2535-600 3810 3930 600 5x100
2535-700 4445 4585 700 6x100
2535-800 5080 5240 800 7x100
2535-900 5715 5895 900 8x100
2535-1000 6350 6650 1000 9x100
2535-1100 6985 7205 1100 10x100
2535-1200 7620 7860 1200 11x100

RM/RV 3045-400 3660 3460 400 3x100 50 3 74 35 25 40 42,5 14 M14 12,5 18,5 12,2
3045-500 4575 4325 500 4x100
3045-600 5490 5190 600 5x100
3045-700 6405 6055 700 6x100
3045-800 7320 6920 800 7x100
3045-900 8235 7785 900 8x100
3045-1000 9150 8650 1000 9x100
3045-1100 10065 9515 1100 10x100
3045-1200 10980 10380 1200 11x100

RM/RV 3555-500 6170 6100 500 4x100 50 3,5 78 45 25 45 45 14 M14 12,5 18,5 12,2
3555-600 7410 7320 600 5x100
3555-700 8650 8540 700 6x100
3555-800 9890 9760 800 7x100
3555-900 11130 10980 900 8x100
3555-1000 12370 12200 1000 9x100
3555-1100 13610 13420 1100 10x100
3555-1200 14850 14640 1200 11x100


È possibile fornire guide RM e RV in un solo pezzo limitatamente ad una lunghezza di mm 1600.
Per applicazioni verticali sono disponibili guide e gabbie a trascinamento forzato.


Le guide tipo RM/RV devono essere corredate di gabbie a rullini.
I rullini sono selezionati disponendo di una tolleranza sul diametro pari o 0,001 mm.
Per quanto riguarda I'ingombro, quote e caratteristiche si consulti la tabella relativa sottostante.

Calcolo della lunghezza della gabbia e della capacità di carico.
Prendiamo in esame guide tipo RM/RV 2025-500 per ottenere una corsa di mm 200 e con un carico applicato di,
P = 15.000 N.
Per il calcolo della lunghezza della gabbia vale sempre la formula:
Lg = L - (H/2) per cui,
Lg = 500 - (200/2) = 400 mm.
Ne deriva che se la C/t è di 8680 N, la capacità di carico dell'intero sistema sarà di 104.160 N.
A questo punto si deve verificare sempre la condizione: C > P quindi 104160 N > 15000 N.

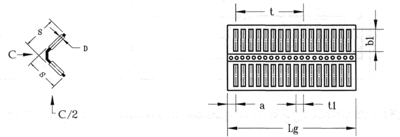

Tipo guida Tipo gabbia ØD b1 S t t1 a N ° rulli x t C/t (N)
9 2025-2025 HW15 2 6,8 15 32 4,5 2 7 8680
2535 HW20 2,5 9,8 20,5 45 5,5 2,4 8 17920
3045 HW25 3 13,8 26 60 6 3 9 33750
3555 HW30 3,5 17,8 31,5 75 7 3,2 10 55000

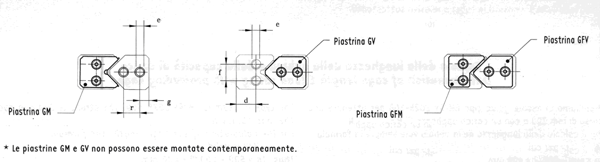

PIASTRINE TERMINALI CON/SENZA TERGIPISTA PER CORSA ORIZZONTALE E VERTICALE

    RM/RV 9-2025 RM/RV 2025 RM/RV 2535 RM/RV 3045 RM/RV 3555
a4 8 9 11 11 11
a5 4 3 3 3 3
a6 10 11 13 13 13
e M4 M6 M6 M6 M6
f 10 14 18 19 29
r 10 11 12 16 20
d 11 12 15 18 18
9 6 7 8 10 12

VITI DI ANCORAGGIO CON GAMBO SCARICATO
  RM/RV 9 2025 RM/RV 2025 RM/RV 2535 RM/RV 3045 RM/RV 3555
1 30 40 40 50 60
Øn 8,5 11,3 13,9 15,8 15,8
Øo 4,6 6,25 7,9 9,5 9,5
d M6 M8 M10 M12 M12
q 6 8 10 12 12
V 18 23 22 25 35
t 12 17 18 25 25
s 5 6 8 10 10
codice VM6 VM8 VM10 VM12 VM12/L
ESEMPIO DI ORDINAZIONE

Per movimenti verticali guide tipo RM/RV 2535 700:
 Corsa = 480 mm,
2 guide tipo RM 2535 700,
2 guide tipo RV 2535 700,
2 gobbie tipo HW 20 L = 460 mm,
4 piastrine terminali tipo GM 2535.

Per movimenti orizzontali e verticali con guide di diversa lunghezza tipo RM 3045 400 abbinate a guide tipo
RV 3045 400 abbinate a guide tipo RV 4035 800 Corsa = 400 mm:
 2 guide tipo RM 3045 400 complete di smussi d'invito,
2 guide tipo RV 3045 800,
2 gabbie tipo HW 25 L = 600 mm,
4 piastrine terminali tipo GV 3045

Per maggiori informazioni sull'applicazione, calcolo, studio e montaggio, consultare il catalogo ROSA o contattare
il servizio clienti della SEFRA Italia srl.
Tel.: 0532 846786
