Elettromandrini di Fresatura RHF

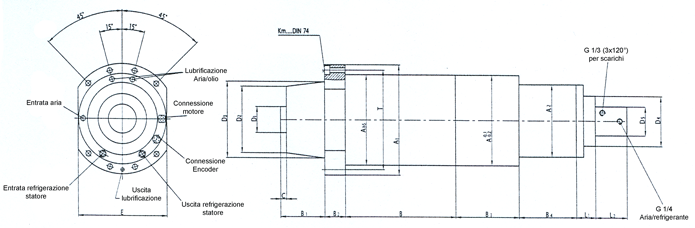

  Naso mandrino forma HSK Corpo Dispositivo di sgancio (1)
  A,C ed E SK D1 C A A1 A2 D2 D3 E T Km B B1 B2 B3 B4 D4 Ds L1 L2
RHF 120 32 25 32 9 120 146 95 86 98,5 122 132 6 180 66 25 103 111 83 48 32 63
RHF 150 40 30 40 10 150 183 120 110 126,5 152 165 8 187 75 35 132 122 83 48 32 63
RHF 170 50 30 50 12 170 203 120 125 144 172 185 8 187 87 35 132 133 83 48 32 63
RHF 230 63 40 63 14 230 272 120 140 160 232 250 10 305 88 35 155 86 83 48 32 63
RHF 230 80 50 80 18 280 330 120 180 205 282 305 12 378 88 35 170 87 83 48 32 63
(1) non disponibile per HSK-C.

Modello Naso del mandrino Velocità max. Frequenza max. Velocità nominale Potenza S1 - 100% Potenza S6 - 60%
HSK SK n max f max n 0 P S1 M S1 P S6 M S6
    min Hz min kW Nm kW Nm
RHF 120.T.G1 32 25 24000 800 12000 7,5 6,0 9,5 7,6
RHF 120.S.G1 32 25 30000 1000 21000 11,0 5,0 14,0 6,4
RHF 120.S.G2 32 25 48000 1600 24000 9,5 3,8 12,0 4,8
RHF 150.T.G1 40 30 18000 600 12000 15,0 12,0 19,5 15,5
RHF 150.S.G1 40 30 24000 800 10000 10,0 9,5 13,0 12,4
RHF 150.S.G2 40 30 36000 1200 15000 12,5 8,0 16,0 10,2
RHF 170.T.G1 50 30 15000 500 6000 10,0 16,0 13,0 20,7
RHF 170.S.G1 50 30 20000 667 8000 11,0 13,0 14,0 16,7
RHF 170.S.G2 50 30 30000 1000 12000 14,0 11,0 18,0 14,3
RHF 230.T.G1 63 40 12000 400 5000 40,0 76,0 52,0 99,0
RHF 230.S.G1 63 40 15000 500 7000 46,0 63,0 60,0 82,0
RHF 230.S.G2 63 40 24000 800 9500 50,0 50,5 65,0 65,0
RHF 280.T.G1 80 50 8000 267 3500 52,5 143,0 68,0 185,5
RHF 280.S.G1 80 50 12000 400 5000 60,5 115,0 78,5 150,0
RHF 280.S.G2 80 50 18000 600 7000 69,0 94,0 89,5 122,0

CONFIGURAZIONE DEGLI ATTACCHI UTENSILI

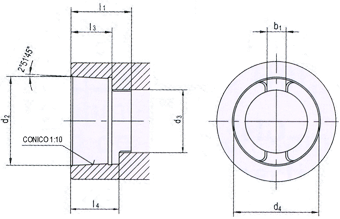

HSK DIN 69063 -1 tipo A (UKF RHF ...-HA).
Con recesso di trascinamento.

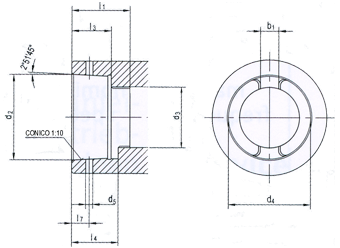

HSK DIN 69063 -1 tipo C.
Con foro trasversale per il cambio utensile manuale (UKF RHF...-HC).
Altre dimensioni vedere il Tipo A

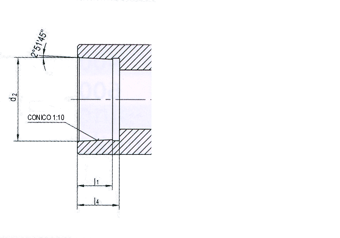

HSK DIN 69063 -5 tipo E.
Per applicazioni ad alta velocità con trasmissione della coppia attraverso il cono (UKF RHF...-HE).

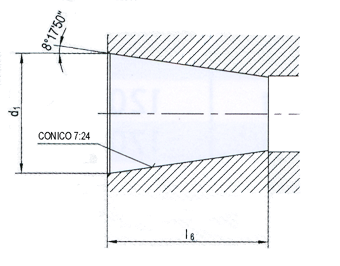

Attacco conico per DIN 2079 senza trascinatori o fori filettati nel naso del mandrino, utilizzabile con attacchi a gambo conico e tiranti per DIN 69871 / 69872 (UKF RHF...-SK).


  HSK Tipo HSK-A
RHF...HA		 HSK-C RHF...HC HSK-E
RHF...HE		 SK
RHF...SK		 SK Tipo
d2 d3 d4 I1 I3 I4 b1 ds I7 d2 I1 I4 d1 I6
RHF 120 32 24 17 23,28 16,5 11,4 13,4 6,8 4 5 24 16 16,5 25,4 (3) 25,9 (3) 25 (3)
RHF 150 40 30 21 29,06 20,5 14,4 16,9 7,8 5 6 30 20 20,5 31,75 47,4 30
RHF 170 50 38 26 36,85 25,5 17,9 20,9 10,3 6 7,5 38 25 25,5 31,75 47,4 30
RHF 230 63 48 34 46,53 33 22,4 26,4 12,3 8 9 48 32 33 44,45 64,4 40
RHF 280 80 60 42 58,10 41 28,4 32,4 15,8 9 12 (2) (2) (2) 69,85 100,8 50
2) Il modello 80 HSK-E non è standard,
3) Il modello 25 SK non è standard.
