Tabella Ghiere a bloccaggio sul fianco YSF

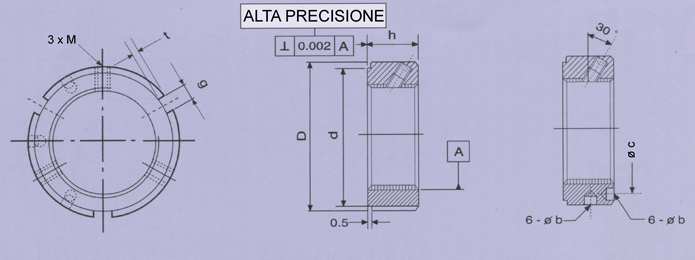

GHIERE DI PRECISIONE A BLOCCAGGIO SUL FIANCO YSF

Filettatura	D	h	d	g	øb	t	øc	M	MAX. Nm
YSF M 17X1	32	16	27	4	-	2	-	M5	4,5
YSF M 20X1	38		33					M5	4,5
YSF M 20X1,5	38		33					M6	8,0
YSF M 25X1,5	38	18	33	5
YSF M 30X1,5	45		40
YSF M 35X1,5	52		47					M8	18,0
YSF M 40X1,5	58	20	52	6		2,5
YSF M 45X1,5	65		59
YSF M 50X1,5	70		64
YSF M 55X2	75	22	68	7	Ø6		65
YSF M 60X2	80		73				70
YSF M 65X2	85		78				75
YSF M 70X2	92	24	84	8	Ø7	3	81
YSF M 75X2	98		90				87
YSF M 80X2	105		96				93
YSF M 85X2	110		102				98
YSF M 90X2	120	26	108	10			105
YSF M 95X2	125		113				110
YSF M 100X2	130		118				115
YSF M 105X2	140	28	125				123	M10	35
YSF M 110X2	145		132				128
YSF M 115X2	150		137				133
YSF M 120X2	155	30	142	12			138
YSF M 125X2	160		147				143
YSF M 130X2	165		152				148
YSF M 135X2	175	32	160			3,5	155
YSF M 140X2	180		165				160
YSF M 145X2	190		175				168
YSF M 150X2	195		180				173
YSF M 155X3	200	34	180	14	Ø8		178
YSF M 160X3	210		190				185
YSF M 165X3	210		190				188
YSF M 170X3	220		200				195
YSF M 180X3	230	36	205	16			205	M12	60
YSF M 190X3	240	36	215				215
YSF M 200X3	250	38	225				225

NOTA: I dati tecnici riportati possono subire delle variazioni in qualsiasi momento senza preavviso.
(1Nm = 10,2 Kgf cm = 0,73 lb ft).
