  Lampade a LED Tipo MTL


Lampade innovative della HEMA molto sottili ricavate da un piatto di alluminio dove il circuito con integrati i LED viene inserito e poi ricoperto di PUR che lo protegge dalle vibrazioni, sporcizia e dai trucioli. Tutto il sistema è a tenuta IP68. Alimentazione 24 V con consumo differente a seconda del tipo di lampada utilizzata.
Nata per essere inserita nei vetri antisfondamento certificati CE della HEMA, è adatta anche per applicazioni sulle Macchine utensili e per tutti i macchinari in genere.

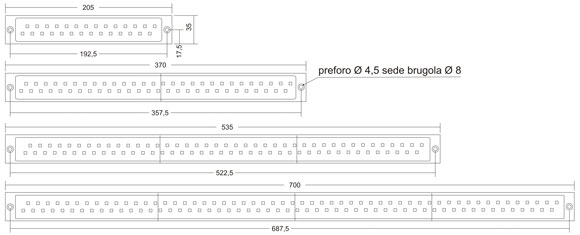

Sono predisposte di foratura per il fissaggio a staffe orientabili regolabili. La tabella dimensionale, sotto riportata, porta a conoscenza le dimensioni esterne e le quote della foratura di fissaggio delle lampade disponibili.


Lampade MTL

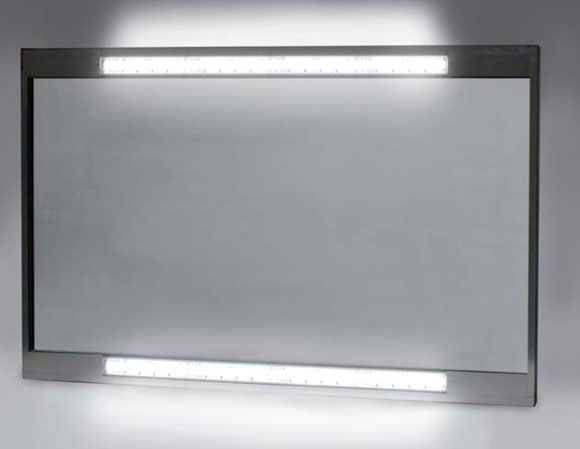

IL VETRO CON LAMPADE ACCESE
INSERITE ALL'INTERNO DEI VETRI

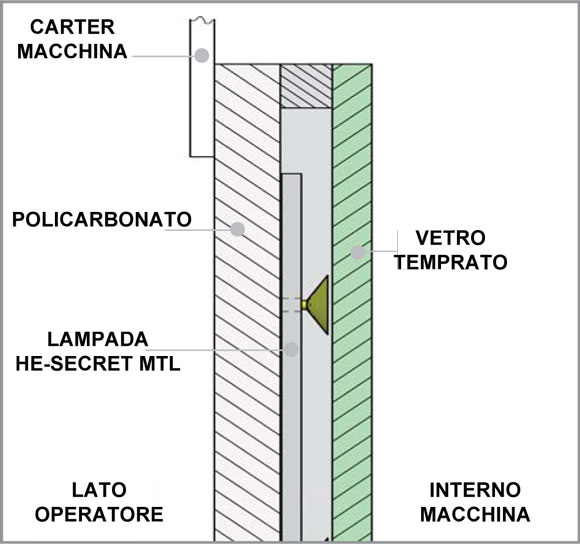

FORMA COSTRUTTIVA
DIAGRAMMA DISTR. ILLUMINAZ.







  IL VETRO CON LE LAMPADE ACCESE



  INSERITE ALL'INTERNO DEI VETRI






  FORMA COSTRUTTIVA

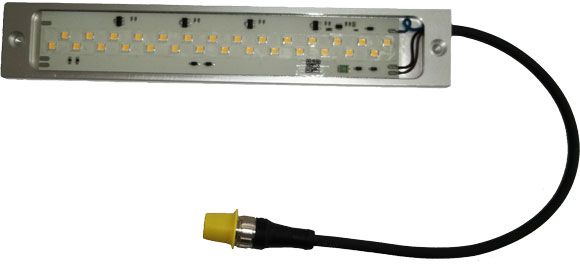

Sono inserite su un piatto di alluminio di forma rettangolare di 35 mm, di spessore 7 mm, opportunamente lavorato per tale scopo. Il cavo di cablaggio fuoriesce ed di lunghezza 260 mm con connettore integrato maschio CONM12.
Le connesioni sono visibili qui a fianco.


    Tabella riassuntiva delle lampade disponibili


Tipo

SECRET
MTL6

SECRET MTL12

SECRET
MTL18

SECRET MTL24

SECRET MTL48

Ingombro L x A Sp.

205x35x7

370x35x7

535x35x7mm

700x35x7

1360x35x7

Alimentazione

24V

24V

24V

24V

24V

Potenza

6W

12W

18W

24W

48W

Corrente

270 mA

540 mA

800 mA

1100 mA

2160 mA

Numero di LED

1

2

3

4

6

Materiale  del supporto

ALL. An./PUR

ALL. An./PUR

ALL. An./PUR

ALL. An./PUR

ALL. An./PUR

Lente

ca. 120°

ca. 120°

ca. 120°

ca. 120°

ca. 120°

Colore luce

5700 °K

5700 °K

5700 °K

5700 °K

5700 °K

Grado di protezione

IP68

IP68

IP68

IP68

IP68

Tipo di connettore

M12

M12

M12

M12

M12

Lungh. e tipo cavo

PUR 250 mm

PUR 250 mm

PUR 250 mm

PUR 250 mm

PUR 250 mm





  DIAGRAMMA DISTRIBUZIONE ILLUMINAZIONE

HE- SECRET MTL.6 HE- SECRET MTL.12

Lente ca. 120°
Lente ca. 120°


Alimentazione 24V/270 mA
Alimentazione 24V/540 mA


    HE- SECRET MTL.18 HE- SECRET MTL.24

Lente ca. 120°
Lente ca. 120°


Alimentazione 24V/810 mA
Alimentazione 24V/271080 mA

  DOCUMENTAZIONE IN PDF
    cliccare sull'icona qui a fianco per scaricare il file
